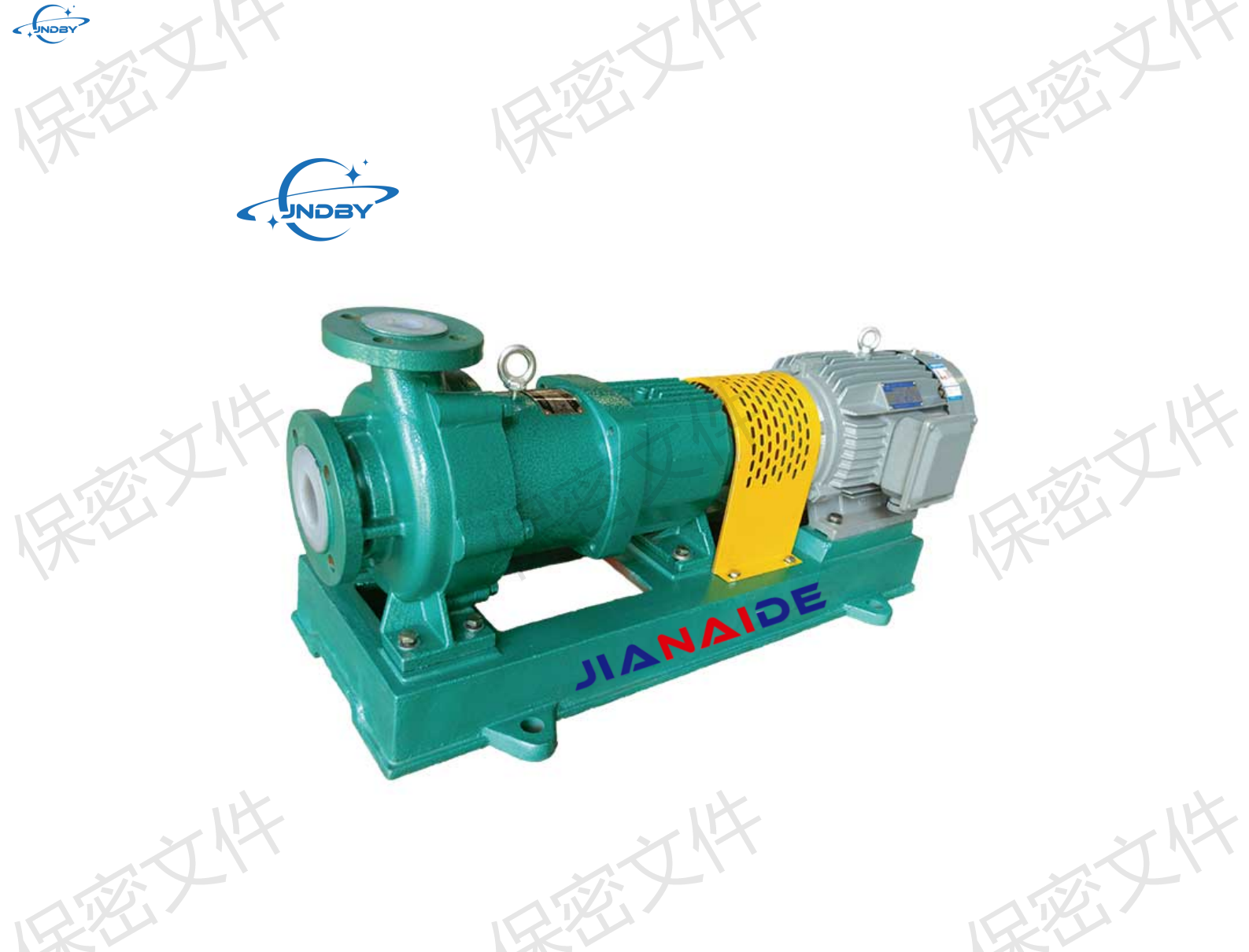

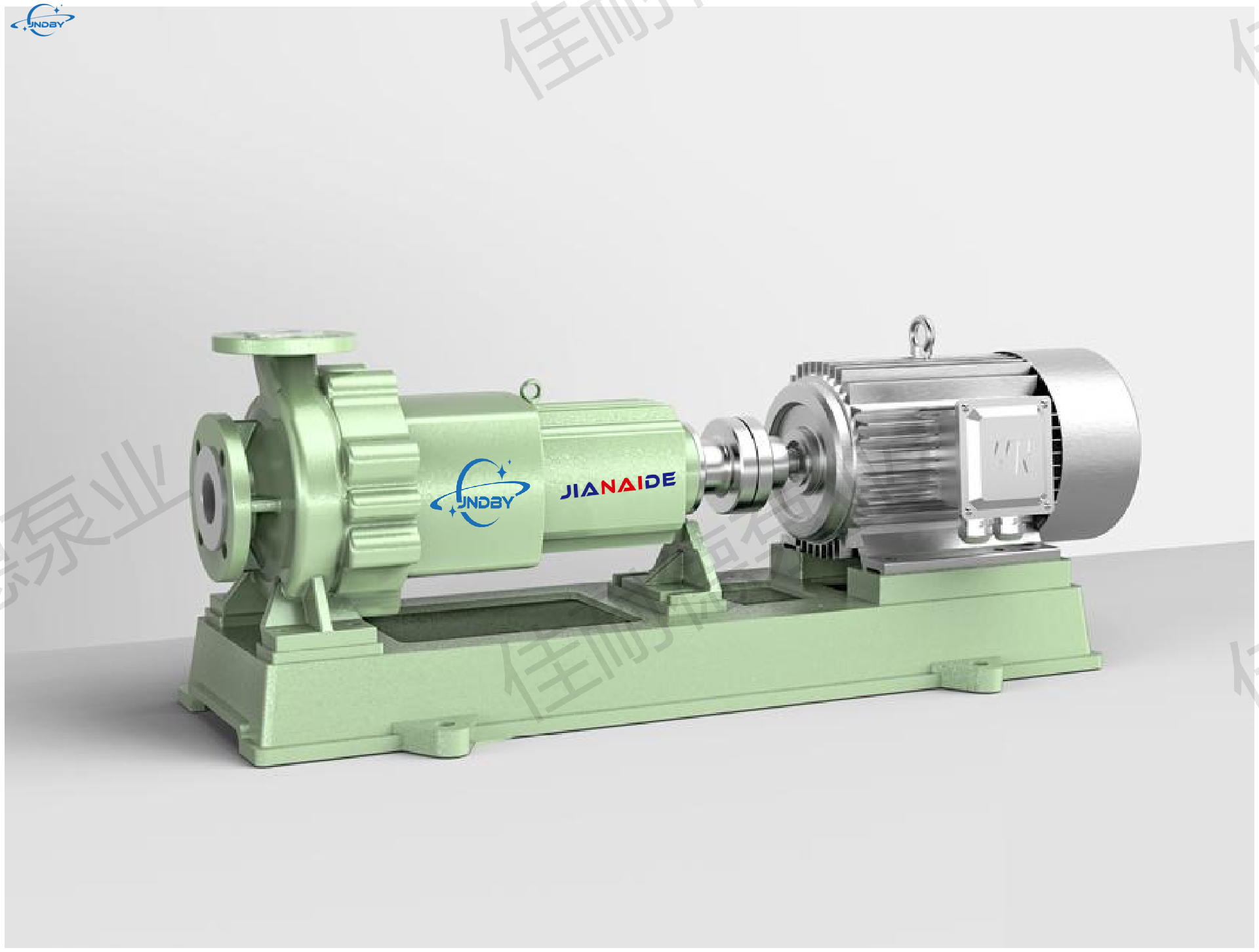

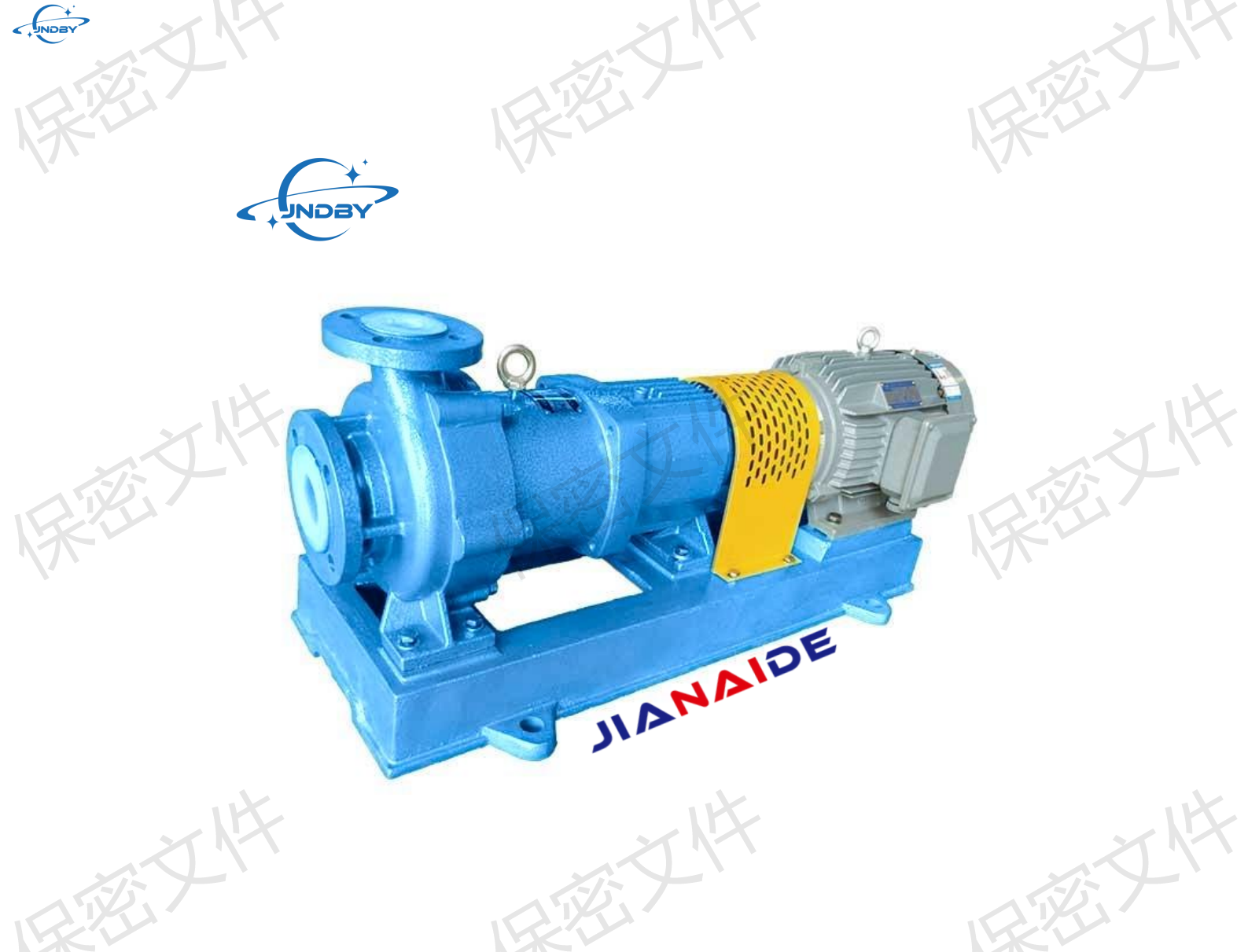

IMD-FTl型高温氟塑料磁力泵

生产厂家：佳耐德泵业
主要材质：氟塑料
流量范围：2-500m3/h
扬程范围：18-82m
功率范围：1.5-110kw
应用领域：化工冶炼、稀土、农药、染料、医药、造纸、电镀等
适用介质：任意浓度的酸、碱、盐和有机溶剂等

订购热线：0563-5597888

立即咨询

产品详情

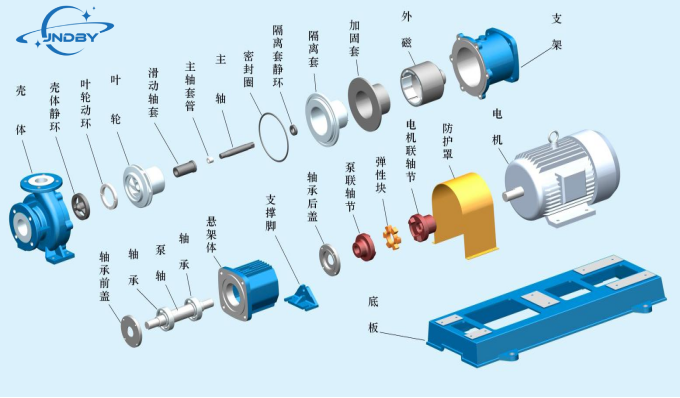

IMD-FT(L)系列氟塑料磁力泵，运用 ANSYS ICEM+CFD、CFX 有限元分析、流体可视化仿真技术设

计高性能的水力模型，泵体与叶轮、叶轮与隔离套设计有固体颗粒阻挡环结构，减小了颗粒磨损；支承轴

采用固定转轴宽支点非悬臂支承结构，免除了轴传动转子断轴烦恼，稳定性更好；非金属材料制造的加固

套(PEEK)，消除了磁涡流发热带来的损坏，提升了运行可靠性；PLUS SSiC 复合陶瓷制造滑动轴承部件，

不仅耐固体颗粒磨损，而且可承受抽空状态下 20min 空运行，IMD-FT(L)设计有轴承的长悬架体结构，

可防止高温工况介质高温影响电机运行。该泵具有耐颗粒、抗干磨、高效节能、运行稳定、静音低振、

可靠性使用寿命长等同类氟塑料磁力泵无可比拟的优点，突破了传统氟塑料磁力泵使用限制，是强腐蚀、

有毒、易挥发、易燃易爆、有机溶剂和贵重液体理想的环保输送设备。使用温度范围：-20℃～150℃

序号	型号(Model)	转速(Rev) =2900r/min 介质密度(Medium density)=1000kg/m³
		流量Flow (m³/h)	扬程 Pump head (m)	效率 η (%)	进口 Inlet (mm)	出口Outlet (mm)	汽蚀余量NPSHr (m)	电机功率Power (kW)	整机重量 Weight (kg)
1	IMD25-20-125FT	1.5	22	24	ø25	ø20	2.0	0.75	35
		2	20
		3.2	18
2	IMD25-20-160FT	1.5	33	22	ø25	ø20	2.0	1.1	40
		2	32
		3.2	30
3	IMD25-20-200FT	1.5	51	20	ø25	ø20	2.0	2.2	65
		2	50
		3.2	47
4	IMD32-20-125FT	2.5	22	19	ø32	ø20	2.0	1.1	40
		3.6	20
		5	18
5	IMD32-20-160FT	2.5	33	27	ø32	ø20	2.0	1.5	50
		3.6	32
		5	30
6	IMD32-20-200FT	2.5	51	24	ø32	ø20	2.5	3	75
		3.6	50
		5	47
7	IMD40-25-125FT	4	21	36	ø40	ø25	2.5	1.5	45
		6.3	20
		7.5	18
8	IMD40-25-160FT	4	33	33	ø40	ø25	2.5	2.2	50
		6.3	32
		7.5	28
9	IMD40-25-200FT	4	51	29	ø40	ø25	2.5	5.5	95
		6.3	50
		7.5	47
序号	型号(Model)	转速(Rev) =2900r/min 介质密度(Medium density)=1000kg/m³
		流量Flow (m³/h)	扬程 Pump head (m)	效率 η (%)	进口 Inlet (mm)	出口Outlet (mm)	汽蚀余量NPSHr (m)	电机功率Power (kW)	整机重量 Weight (kg)
10	IMD40-25-250FT	4	81	25	ø40	ø25	2.5	11	135
		6.3	80
		7.5	78
11	IMD50-32-125FT	7	22	47	ø50	ø32	2.5	2.2	50
		12.5	20
		15	16
12	IMD50-32-160FT	7	33	43	ø50	ø32	2.5	4	95
		12.5	32
		15	30
13	IMD50-32-200FT	7	51	40	ø50	ø32	2.5	7.5	125
		12.5	50
		15	47
14	IMD50-32-250FT	7	82	35	ø50	ø32	2.5	11	190
		12.5	80
		15	77
15	IMD65-50-125FT	15	22	55	ø65	ø50	2.5	4	90
		25	20
		32	18
16	IMD65-50-160FT	15	33	50	ø65	ø50	2.5	5.5	105
		25	32
		32	28
17	IMD65-40-200FT	15	51	45	ø65	ø40	2.5	11	160
		25	50
		32	45
18	IMD65-40-250FT	15	82	40	ø65	ø40	2.5	18.5	230
		25	80
		32	72
19	IMD80-65-125FT	30	22	54	ø80	ø65	3.0	5.5	80
		50	20
		60	18
20	IMD80-65-160FT	30	33	52	ø80	ø65	3.0	11	135
		50	32
		60	27
21	IMD80-50-200FT	30	52	46	ø80	ø50	3.0	18.5	190
		50	50
		60	45
22	IMD80-50-250FT	30	82	43	ø80	ø50	3.5	30	310
		50	80
		60	75
23	IMD100-80-125FT	65	22	63	ø100	ø80	3.5	11	140
		100	20
		110	18
24	IMD100-80-160FT	65	35	50	ø100	ø80	3.5	18.5	195
		100	32
		120	26
25	IMD100-65-200FT	65	51	46	ø100	ø65	3.5	30	310
		100	50
		120	43
26	IMD100-65-250FT	65	82	43	ø100	ø65	4.0	45	420
		100	80
		120	65
27	IMD125-100-130FT	100	22	60	ø125	ø100	4.0	30	360
		160	20
		180	18
28	IMD125-100-160FT	120	33	55	ø125	ø100	4.5	37	500
		160	32
		220	27

29	IMD125-100-200FT	100	48	60	ø125	ø100	4.0	45	360
		160	40
		180	36

序号

型号(Model)

转速(Rev) =1450r/min 介质密度(Medium density)=1000kg/m³

流量Flow

(m³/h)

扬程

Pump head

(m)

效率

(%)

进口

Inlet

(mm)

出口Outlet

(mm)

汽蚀余量NPSHr

(m)

电机功率Power

(kW)

整机重量

Weight

(kg)

26	IMD150-125-250FT	130	22	55	ø150	Ø125	6.0	22	650
		200	20
		240	18
27	IMD150-125-315FT	120	36	55	ø150	ø125	6.0	37	850
		200	32
		240	30
28	IMD200-150-315FT	240	36	55	Ø200	ø150	6.5	75	950
		400	32
		480	28

29	IMD200-150-400FT	240	55	60	Ø200	ø150	6.5	90	1350
		400	50
		480	44
