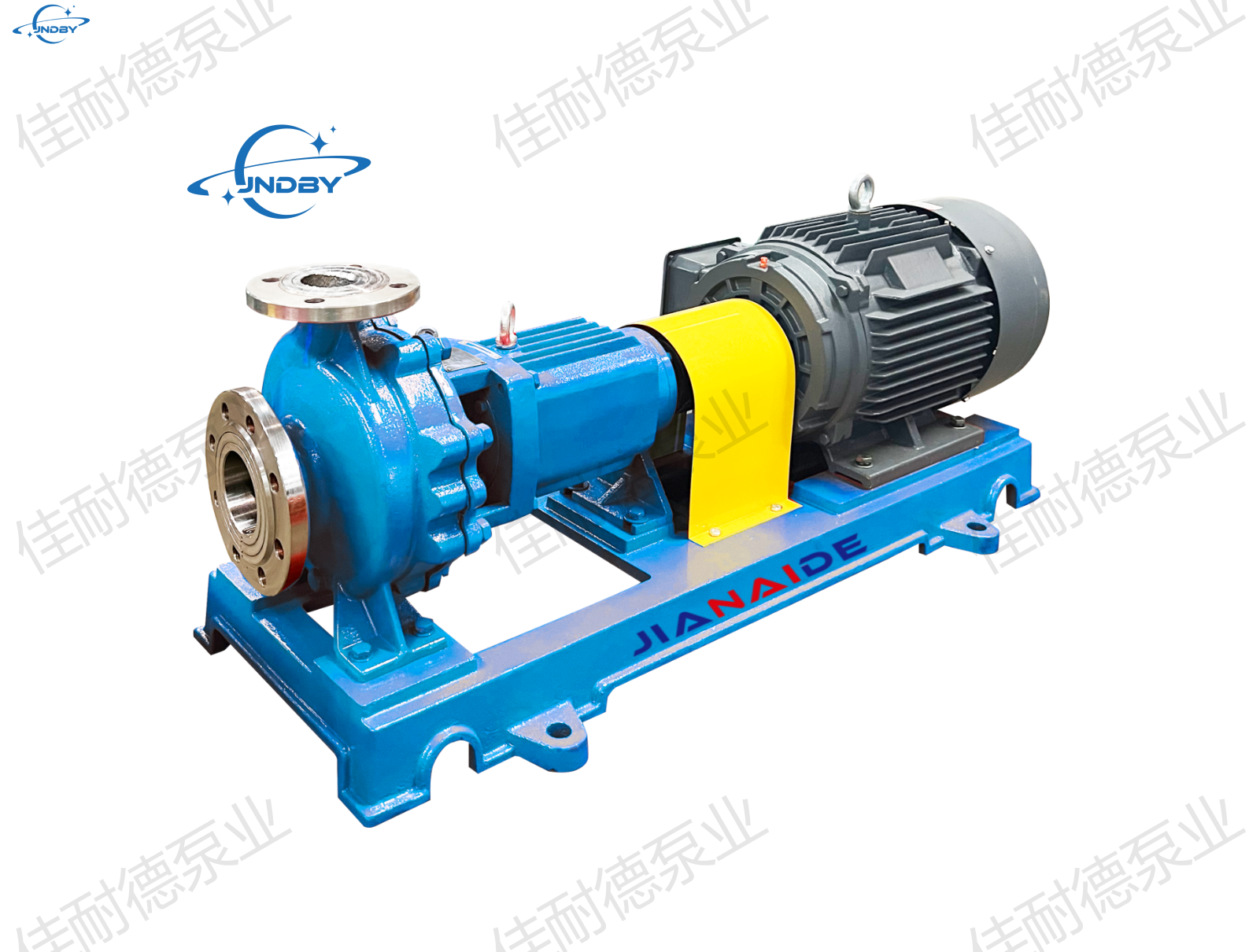

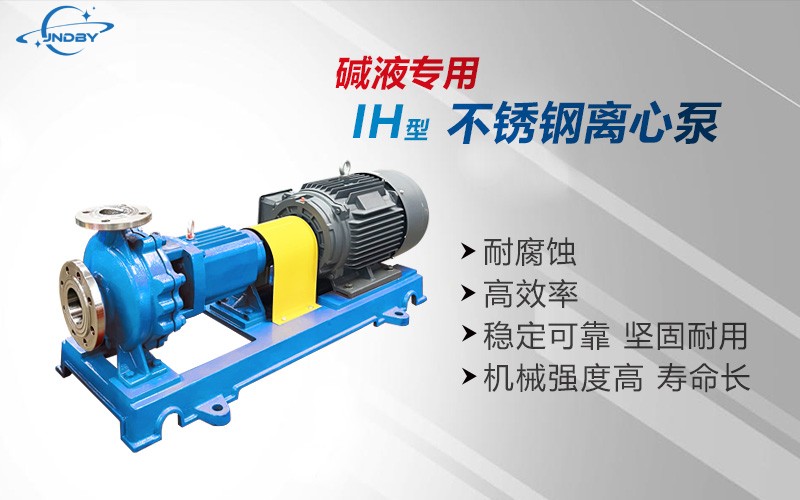

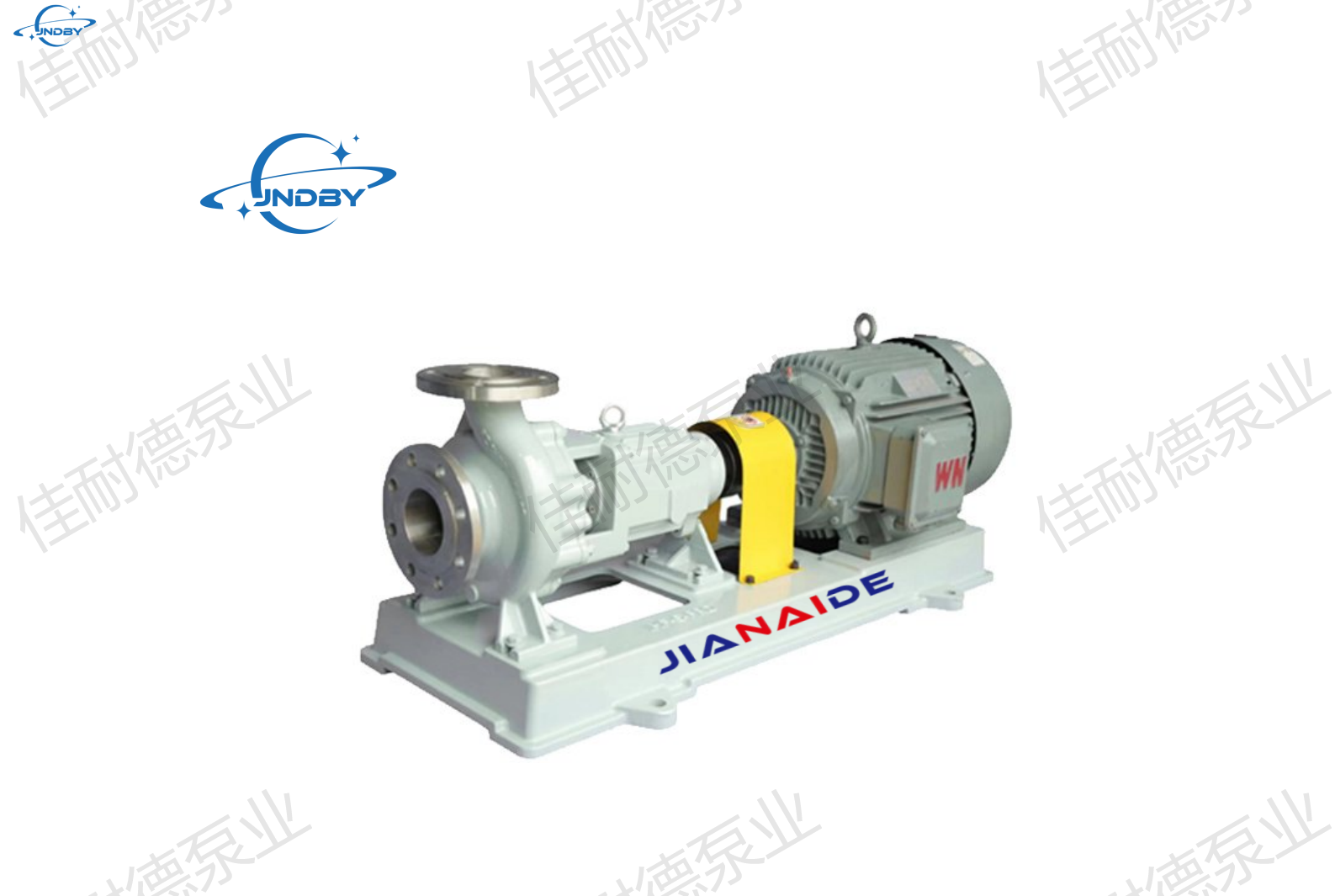

IH不锈钢离心泵

生产厂家：佳耐德泵业
主要材质：SUS304/316L/2205/2507/钛
流量范围：2-1000m3/h
扬程范围：18-82m
功率范围：1.5-315kw
应用领域：化工冶炼、稀土、农药、染料、医药、造纸、电镀等
适用介质：任意浓度的酸、碱、盐和有机溶剂等

订购热线：0563-5597888

立即咨询

产品详情

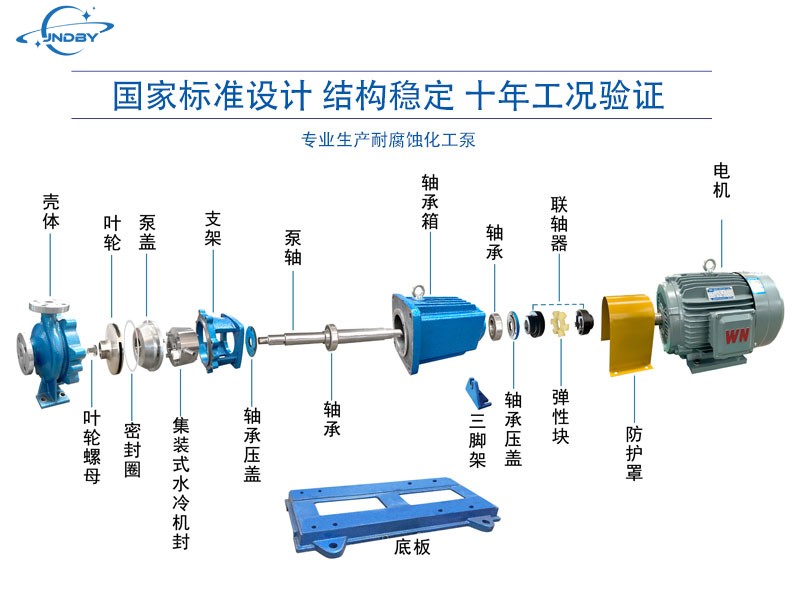

IH 系列不锈钢离心泵，过流部件采用304、316L 等高品质不锈钢材质制造。该泵水力模型先进。设计有内装

单端面机械密封（FIH）、集装式双端面机械密封（FIH-NS）、外装机械密封（IH）等多种密封结构，安装

尺寸符合 ISO2858/GB5652 标准，可根据客户需要配置 API682 标准的相应的冲洗方案，广泛应用于石油、

化工、医药、卫生、农药、造纸、染料、污水处理等领域。该泵高效节能、抗汽蚀性能强，适用温度范围广。

具有运行稳定、噪音振动低、可靠性高、寿命长等优点，是碱液、醇类、各种有机溶剂等介质的理想输送设备。



序号		型号(Model)		转速(Rev) =2900r/min 介质密度(Medium deJNSity)=1000kg/m³
				流量Flow (m³/h)		扬程 Pump head (m)		效率 η (%)		进口 Inlet (mm)		出口Outlet (mm)		汽蚀余量NPSHr (m)		电机功率Power (kW)		整机重量 Weight (kg)
1		IH25-20-125		1.5		22		27		φ25		φ20		2.0		0.75		55
				2		20
				3.2		18
2		IH25-20-160		1.5		33		25		φ25		φ20		2.0		1.1		60
				2		32
				3.2		30
3		IH25-20-200		1.5		51		22		φ25		φ20		2.0		3		100
				2		50
				3.2		47
4		IH32-20-125		2.5		22		32		φ32		φ20		2.0		1.1		60
				3.6		20
				5		18
5		IH 32-20-160		2.5		33		30		φ32		φ20		2.0		1.5		70
				3.6		32
				5		30
6		IH32-20-200		2.5		51		27		φ32		φ20		2.5		3		100
				3.6		50
				5		47
7		IH40-25-125		4		21		39		φ40		φ25		2.5		1.5		65
				6.3		20
				7.5		18
8		IH40-25-160		4		33		36		φ40		φ25		2.5		2.2		75
				6.3		32
				7.5		28
9		IH40-25-200		4		51		32		φ40		φ25		2.5		5.5		120
				6.3		50
				7.5		47
10		IH40-25-250		4		81		28		φ40		φ25		2.5		7.5		165
				6.3		80
				7.5		78
11		IH50-32-125		7		22		50		φ50		φ32		2.5		2.2		70
				12.5		20
				15		16
12		IH50-32-160		7		33		48		φ50		φ32		2.5		4		120
				12.5		32
				15		30
13		IH50-32-200		7		51		45		φ50		φ32		2.5		7.5		155
				12.5		50
				15		47
14		IH50-32-250		7		82		39		φ50		φ32		2.5		11		220
				12.5		80
				15		77
15		IH65-50-125		15		22		62		φ65		φ50		2.5		3		85
				25		20
				35		18
16		IH65-50-160		15		33		58		φ65		φ50		2.5		5.5		135
				25		32
				35		28
17		IH65-40-200		15		51		52		φ65		φ40		2.5		11		190
				25		50
				35		45
18		IH65-40-250		15		82		49		φ65		φ40		2.5		15		250
				25		80
				35		72
	序号		型号(Model)		转速(Rev) =2900r/min 介质密度(Medium deJNSity)=1000kg/m³
					流量Flow (m³/h)		扬程 Pump head (m)		效率 η (%)		进口 Inlet (mm)		出口Outlet (mm)		汽蚀余量NPSHr (m)		电机功率Power (kW)		整机重量 Weight (kg)
	19		IH80-65-125		35		22		66		φ80		φ65		3.0		5.5		105
					50		20
					60		18
	20		IH80-65-160		35		33		64		φ80		φ65		3.0		11		170
					50		32
					60		27
	21		IH80-50-200		35		52		60		φ80		φ50		3.0		15		210
					50		50
					60		45
	22		IH80-50-250		35		82		56		φ80		φ50		3.5		30		360
					50		80
					60		75
	23		IH100-80-125		65		22		73		φ100		φ80		3.5		11		175
					100		20
					110		18
	24		IH100-80-160		65		35		69		φ100		φ80		3.5		15		215
					100		32
					120		26
	25		IH100-65-200		65		51		65		φ100		φ65		3.5		30		350
					100		50
					120		43
	26		IH100-65-250		65		82		62		φ100		φ65		4.0		45		480
					100		80
					120		65
	27		IH125-80-160		100		38		70		φ125		φ80		4.0		30		410
					160		32
					180		26
	28		IH125-100-200		120		55		69		φ125		φ100		4.0		55		590
					200		50
					220		45
	29		IH125-100-250		120		85		70		φ125		φ100		4.0		75		740
					200		80
					220		75

	序号		型号(Model)		转速(Rev) =1450r/min 介质密度(Medium deJNSity)=1000kg/m ³
					流量Flow (m³/h)		扬程 Pump head (m)		效率 η (%)		进口 Inlet (mm)		出口Outlet (mm)	汽蚀余量NPSHr (m)			电机功率Power (kW)					整机重量 Weight (kg)
	1		IH25-20-125		0.75		5.5		24		φ25		φ20		2.0			0.37			51
					1		5
					1.6		4
	2		IH25-20-160		0.75		8.5		22		φ25		φ20		2.0			0.37			56
					1		8
					1.6		7.5
	3		IH25-20-200		0.75		13		20		φ25		φ20		2.0			0.55			68
					1		12.5
					1.6		12
	4		IH32-20-125		1.2		5.5		28		φ32		φ20		2.0			0.37			55
					1.8		5
					2.6		4
	5		IH32-20-160		1.2		8.5		27		φ32		φ20		2.0			0.55			60
					1.8		8
					2.6		7.5
	6		IH32-20-200		1.2		13		23		φ32		φ20		2.5			0.55			80
					1.8		12.5
					2.6		11.5
序号		型号(Model)		转速(Rev) =1450r/min 介质密度(Medium deJNSity)=1000kg/m³
				流量Flow (m³/h)		扬程 Pump head (m)		效率 η (%)		进口 Inlet (mm)		出口Outlet (mm)				汽蚀余量NPSHr (m)			电机功率Power (kW)	整机重量 Weight (kg)
7		IH40-25-125		2		5.5		35		φ40		φ25				2.5			0.37	58
				3.2		5
				4		4
8		IH40-25-160		2		8.5		33		φ40		φ25				2.5			0.55	65
				3.2		8
				4		7.5
9		IH40-25-200		2		13		30		φ40		φ25				2.5			1.1	88
				3.2		12.5
				4		11.5
10		IH40-25-250		2		21		25		φ40		φ25				2.5			1.1	115
				3.2		20
				4		19.5
11		IH50-32-125		4		5.5		45		φ50		φ32				2.5			0.55	60
				6.3		5
				8		4
12		IH50-32-160		4		8.5		42		φ50		φ32				2.5			0.55	70
				6.3		8
				8		7.5
13		IH50-32-200		4		13		38		φ50		φ32				2.5			1.1	90
				6.3		12.5
				8		11.5
14		IH50-32-250		3.5		21		34		φ50		φ32				2.5			1.5	140
				6.3		20
				7.5		19.5
15		IH65-50-125		8		5.5		57		φ65		φ50				2.5			0.55	64
				12.5		5
				15		4
16		IH65-50-160		8		8.5		53		φ65		φ50				2.5			1.1	78
				12.5		8
				15		7.5
17		IH65-40-200		8		13		46		φ65		φ40				2.5			1.5	100
				12.5		12.5
				15		11.5
18		IH65-40-250		8		21		43		φ65		φ40				2.5			2.2	165
				12.5		20
				15		19
19		IH80-65-125		16		5.5		62		φ80		φ65				2.8			1.1	85
				25		5
				35		4
20		IH80-65-160		16		8.5		59		φ80		φ65				2.8			1.5	97
				25		8
				35		7
21		IH80-50-200		16		13		55		φ80		φ50				2.8			2.2	115
				25		12.5
				35		11.5
22		IH80-50-250		16		21		53		φ80		φ50				2.8			4	185
				25		20
				35		19
23		IH100-80-125		35		5.5		65		φ100		φ80				3.0			1.5	110
				50		5
				60		4
24		IH100-80-160		35		8.5		61		φ100		φ80				3.0			2.2	140
				50		8
				60		7
26		IH100-65-200		35		13		57		φ100		φ65				3.0			4	260
				50		12.5
				60		11
27		IH100-65-250		35		21		54		φ100		φ65				3.0			7.5	330
				50		20
				60		18.5

序号	型号(Model)	转速(Rev) =1450r/min 介质密度(Medium deJNSity)=1000kg/m³
		流量Flow (m³/h)	扬程 Pump head (m)	效率 η (%)	进口 Inlet (mm)	出口Outlet (mm)	汽蚀余量NPSHr (m)	电机功率Power (kW)	整机重量 Weight (kg)
28	IH125-80-160	50	9.5	68	φ125	φ80	3.2	4	280
		80	8
		95	6.5
29	IH125-100-200	60	14	65	φ125	φ100	3.5	7.5	330
		100	12.5
		115	11.5
30	IH125-100-250	65	22	70	φ125	φ100	3.5	11	360
		100	20
		120	18
31	IH125-100-315	65	36	67	φ125	φ100	3.5	18.5	430
		100	32
		120	30
32	IH125-100-400	65	52	64	Ф125	Ф100	3.8	37	520
		100	50
		120	45
33	IH150-125-250	130	22	74	φ150	φ125	3.8	22	460
		200	20
		240	18
34	IH150-125-315	120	36	69	φ150	φ125	4.0	45	580
		200	32
		240	30
35	IH150-125-400	120	55	66	φ150	φ125	4.0	75	760
		200	50
		240	46
36	IH200-150-250	240	22	76	φ200	φ150	4.2	55	590
		400	20
		480	17
37	IH200-150-315	240	36	73	φ200	φ150	4.5	75	820
		400	32
		480	29
38	IH200-150-400	240	55	70	φ200	φ150	4.5	110	1080
		400	50
		480	46
39	IH250-200-250	500	23	78	Ф200	Ф150	4.5	75	940
		650	20
		750	17
40	IH250-200-315	500	35	75	Ф200	Ф150	4.8	110	1160
		650	32
		750	27
41	IH250-200-400	500	55	72	Ф200	Ф150	5.0	132	1380
		650	50
		750	46
42	IH300-250-250	800	23	79	Ф300	Ф250	5.5	110	1320
		1000	20
		1150	17
43	IH300-250-315	800	36	77	Ф300	Ф250	6.0	160	1750
		1000	32
		1150	27
